JW18000-PM

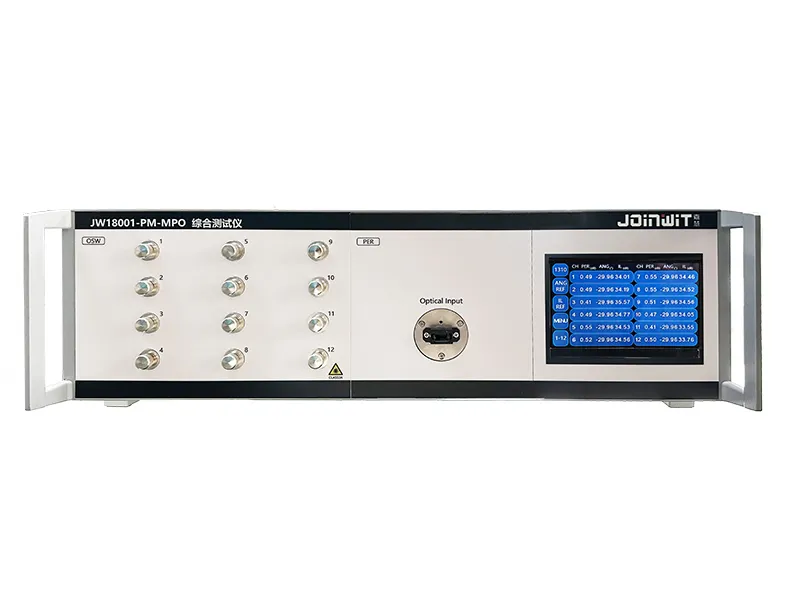

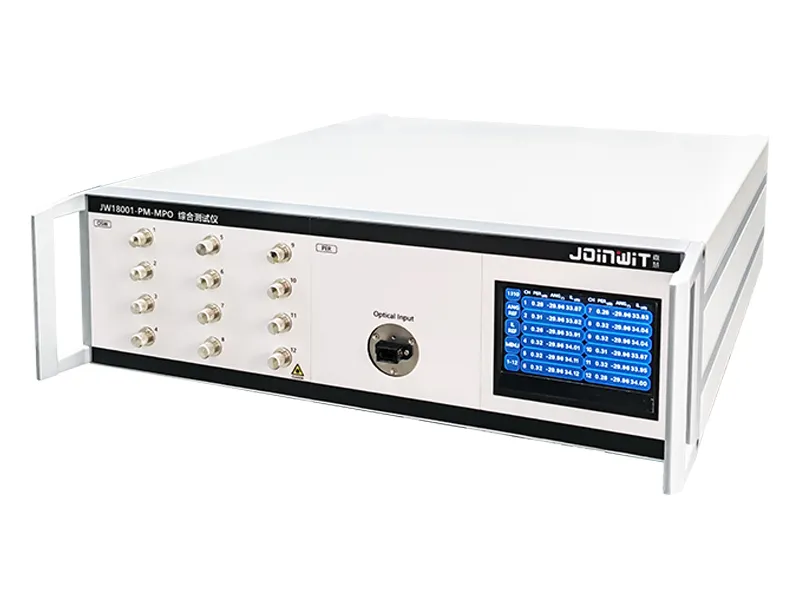

Многоканальная платформа для измерения коэффициента поляризационной экстинкции

Комплексная платформа измерения поляризации многоканальных PM-волоконных матриц и оптических соединений высокой плотности

Комплексная платформа измерения поляризации для оптических соединений высокой плотности. Многоканальная платформа JW18000-PM поддерживает сборки MT-FA и MT-MT и объединяет измерение коэффициента поляризационной экстинкции (PER), многоканальный источник оптического излучения (OLS), измерение вносимых потерь (IL), угла оси поляризации и аналитическое программное обеспечение.

Платформа предназначена для многоканальных матриц волокна с сохранением поляризации, блоков волоконных матриц (FAU), узлов оптических модулей ELSFP и других современных оптических устройств. Она обеспечивает эффективное определение поляризационных характеристик при производственном контроле и исследованиях.

Запросить цену
Особенности
  • Комплексная многоканальная измерительная платформа
    Встроенный многоканальный источник для PM-волокна поддерживает групповое испытание 12- и 24-канальных разъемов и матриц FAU. PER, вносимые потери и угол оси поляризации измеряются на одной платформе, что упрощает производственный контроль.
  • Измерение PER и совместимость интерфейсов
    Динамический диапазон PER до 40 дБ позволяет оценивать различные устройства с сохранением поляризации. Поддерживаются интерфейсы FC, LC, SC, FA, MPO и MT для работы с разными компонентами и разъемами.
  • Многоканальное измерение оптического поля
    Высокопроизводительный детектор и механизм вращения поляризации обеспечивают регистрацию оптического поля в нескольких каналах и точное, согласованное измерение PER.
  • Интеллектуальная интеграция и стабильная работа

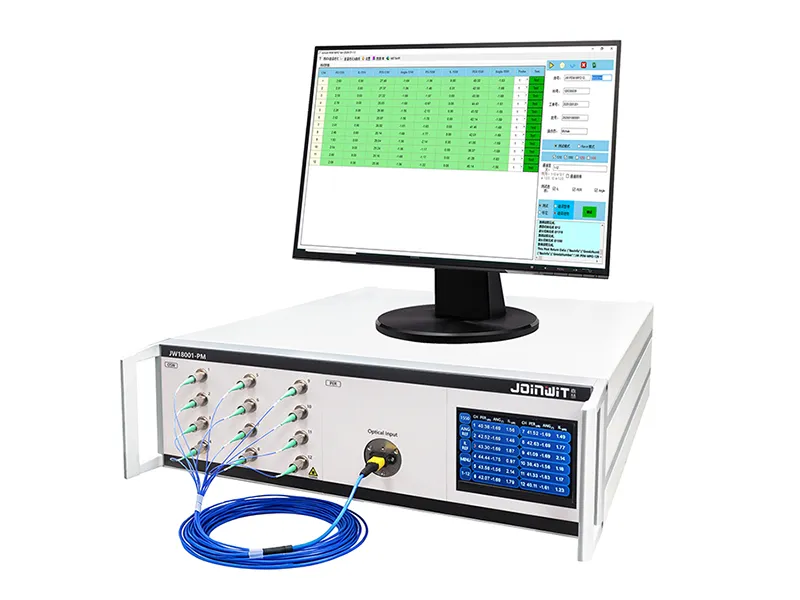

    Понятный сенсорный интерфейс и программное обеспечение автоматического анализа упрощают работу и обработку данных, повышают согласованность и повторяемость измерений, сокращая сложность операций и влияние человеческого фактора.
Технические характеристики
Секция измерения коэффициента поляризационной экстинкцииДиапазон длин волнТип A, коротковолновый 600-1200 нмТип B, длинноволновый 1200-1700 нм
Макс. входная мощность+10 дБм
Диапазон входной мощностиот -40 до +10 дБм
Макс. PER30 дБ40 дБ
Динамический диапазон PERот -40 до +10 дБм: 30 дБот -30 до +10 дБм: 40 дБ от -40 до -30 дБм: 30 дБ
Разрешение PER<10 дБ: 0,001 дБ
≥10 дБ: 0,01 дБ
Точность PERPER≤2 дБ: ≤±0,1 дБ
2 дБ<PER<30 дБ: <±0,3 дБ
PER≥30 дБ: <±1,0 дБ
Разрешение угла поляризации0,11°
Точность угла поляризации< ±0.45°
Время измерения одного канала0,5 с
Скорость многоканального измерения1,5 с/канал
Тип разъема PERMPO (также поддерживаются интерфейсы MT, FC, SC и LC)
Секция оптической коммутацииЧисло каналов коммутации12 или 24
Интерфейс оптической коммутацииFC/APC
Секция источника излученияТип источника излученияSLED
Длина волны источникаТип A: 850 и 980 нм; тип B: 1310 и 1550 нм
Число каналов источника2 встроенных канала + 2 внешних канала
Мощность источника2 мВт

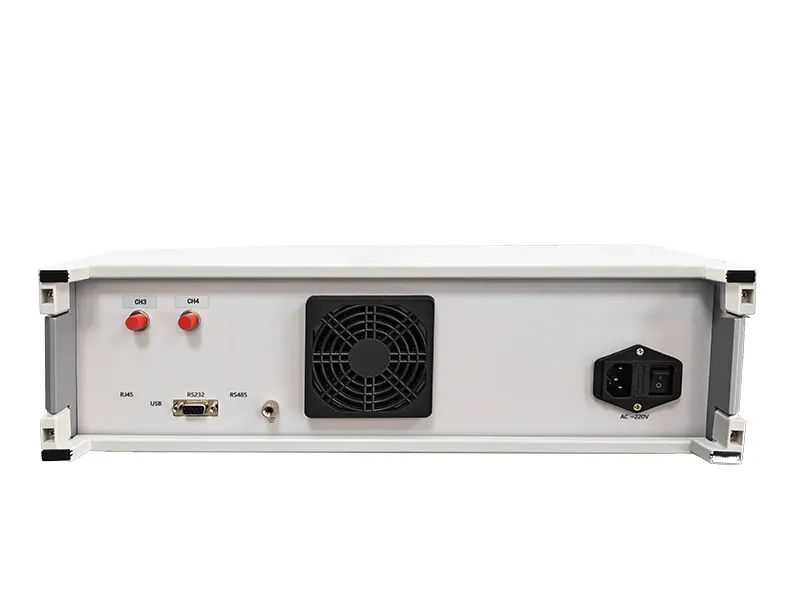

ПрочееИнтерфейс связиRS232
Вход питания переменного тока220 В, 50 Гц
Время прогрева после включения15 мин
Рабочая температураот +10 до +40 °C
Температура храненияот -15 до +70 °C
Масса4 кг
Габаритные размеры235×104×300 мм
Типовые применения
  • Крупносерийный производственный контроль
    Подходит для автоматизированного производственного контроля высокоскоростных оптических модулей для центров обработки данных, предоконцованных патч-кордов MPO и аналогичных изделий с проверкой полярности, вносимых потерь и угла совмещения.
  • Исследования и характеристика современных устройств
    Обеспечивает комплексный анализ PER, угла сопряжения и абсолютной оптической мощности блоков волоконных матриц FAU, узлов оптических модулей ELSFP и других современных оптических устройств.
  • Входной контроль качества (IQC) и обеспечение качества (QA)
    Используется для проверки соответствия входящих разъемов MPO, сборок PM-волокна и других ключевых оптических компонентов заданным требованиям к поляризации до интеграции в систему.
