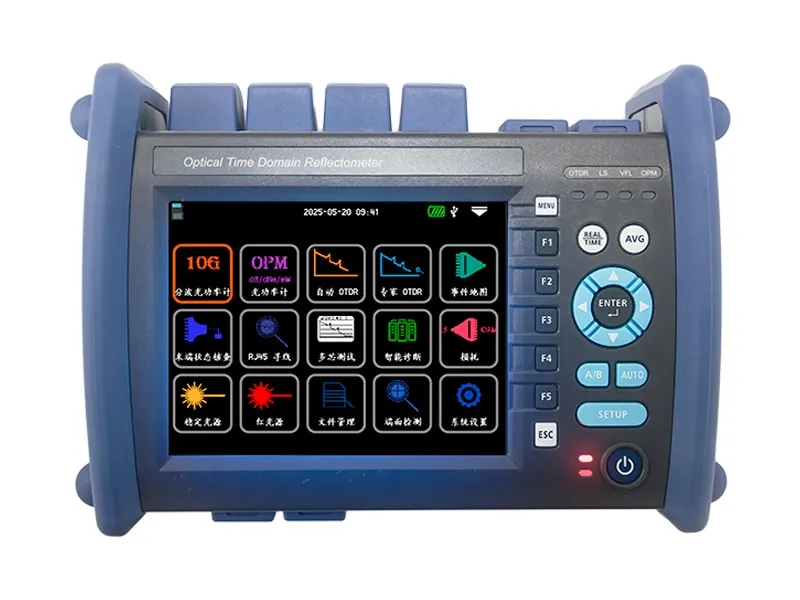

Оптический рефлектометр JW3703 (OTDR)

JW3703

Оптический рефлектометр (OTDR)

Рефлектометр OTDR с большим динамическим диапазоном для протяженных волоконных линий, обслуживания сетей и диагностики повреждений

Оптический рефлектометр JW3303 (OTDR) предназначен для FTTH, городских сетей и вторичных магистральных систем связи. Высокопроизводительный прибор обеспечивает точные измерения волокна при строительстве, обслуживании линий, аварийных проверках и производственных исследованиях. Емкостный сенсорный экран 5,6 дюйма, дальность более 180 км и динамический диапазон до 45 дБ. Полимерный литиевый аккумулятор 5200 мА·ч поддерживает интеллектуальное управление питанием и зарядку от внешнего аккумулятора.

Запросить цену

Обзор функций

Особенности

Дsнамический диапазон:до 45 дБ для линий протяженностью более 180 км
Разрешение дискретизации: до 256 тыс. точек с разрешением до 2,5 см
Событийная мертвая зона: минимум 0,8 м

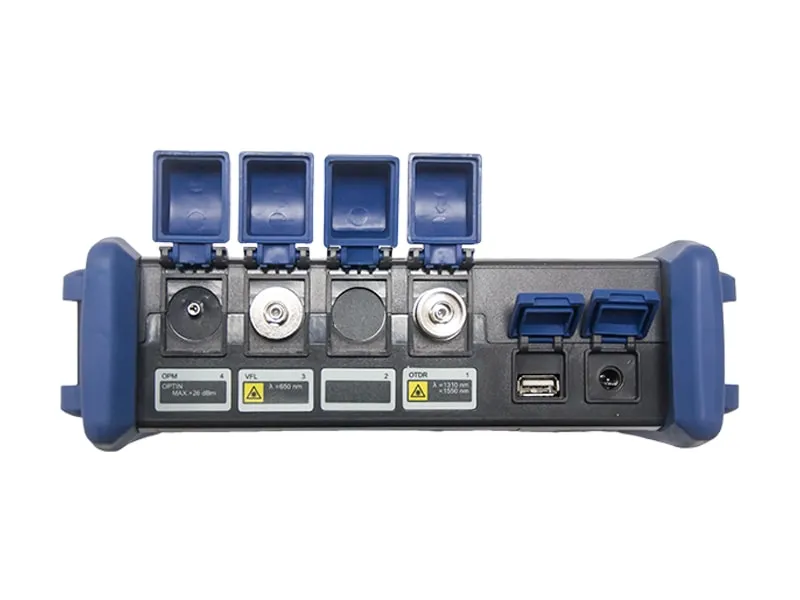

Поддерживаемые длины волн: до четырех длин волн (1310/1550/850/1300 нм) и измерение действующего волокна (1310/1550/1625 нм)

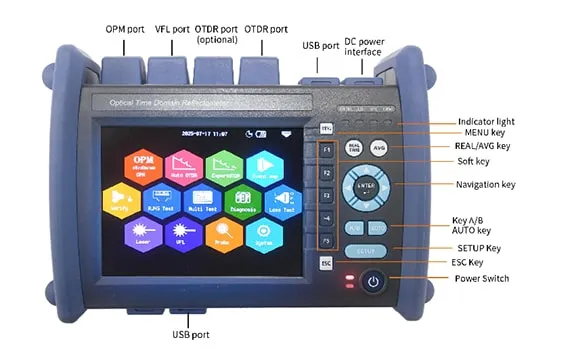

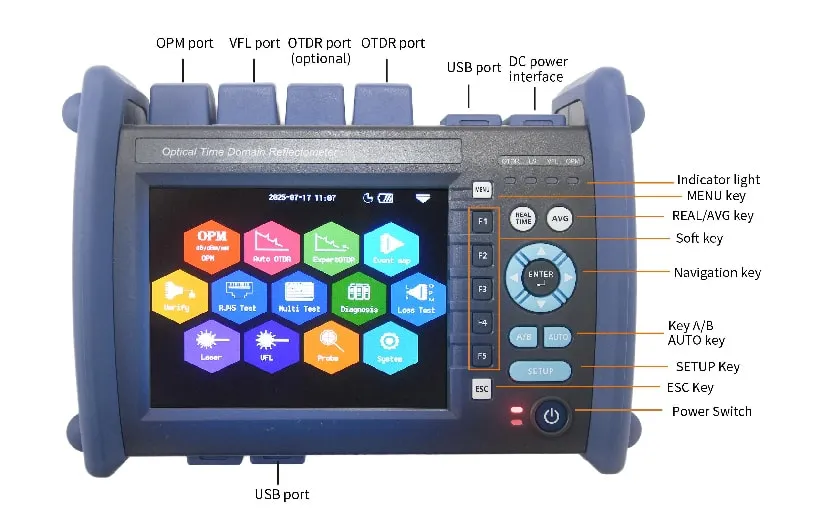

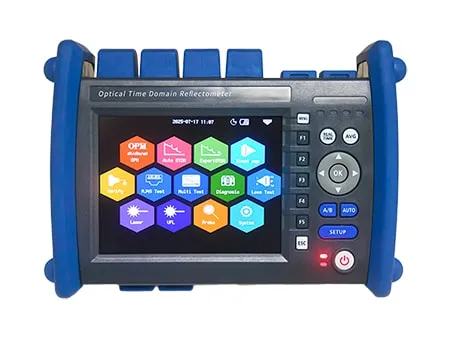

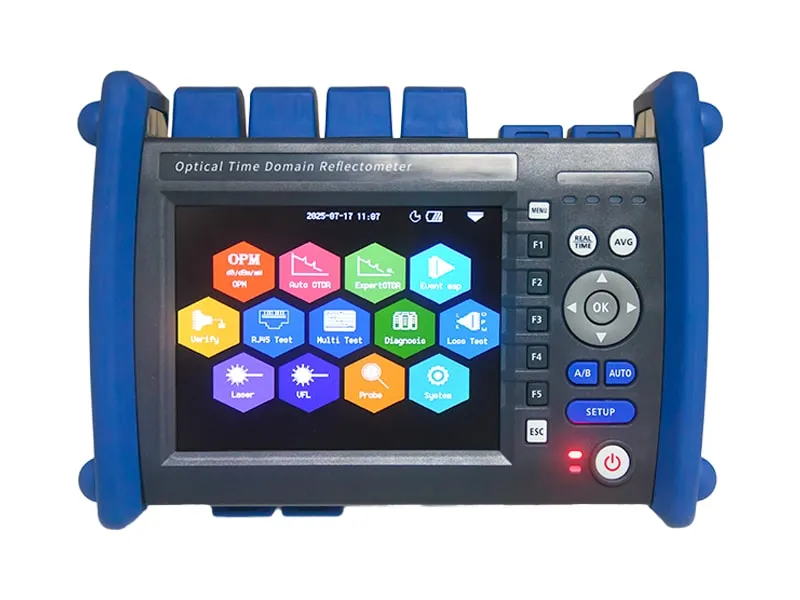

Дисплей и языки: емкостный сенсорный экран 5,6 дюйма и 8 языков интерфейса
Автоматический OTDR: измерение одним нажатием без сложных настроек
Экспертный OTDR: одновременное отображение результатов, рефлектограммы, списка и карты
Карта событий: наглядное отображение линии для анализа событий
Интеллектуальная диагностика: поддержка испытаний оптических делителей 1:32 и 1:64
Комплексные измерения: длина, потери, качество соединений и параметры событий
Измерение оптической мощности: встроенный селективный и стандартный измерители оптической мощности
Источник излучения: встроенный источник с непрерывным и модулированным режимами
Визуальный локатор повреждений (VFL): встроенный источник красного света для визуального поиска повреждений
Дополнительные функции: трассировка кабеля RJ45, многоволоконные измерения, измерение потерь, проверка торца волокна и состояния терминала PON
Система и файлы: автоматический контроль оптических сигналов связи, поддержка стандартного формата SOR и встроенное управление файлами

Технические характеристики

Габаритные размеры	177×109×37 мм (без мягкой резиновой защиты)
Масса	0,8 кг (с аккумулятором)
Рабочая длина волны (нм)	1310/1550	1310/1550/1625	1310/1550/850/1300
Макс. динамический диапазон (дБ)	32/30	37/36/37	37/36/28/26
	37/35
	40/38	42/40/42
	42/40	45/43/43
	45/43	42/40/40/40
Событийная мертвая зона	0,8 м
Мертвая зона по затуханию	5 м
Точность измерения расстояния (м)	±(0,75 м + расстояние × 0,0025% + интервал дискретизации), без учета погрешности показателя преломления
Разрешение (м)	0,025; 0,05; 0,1; 0,2; 0,5; 1; 2; 4; 8; 16; 32
Диапазон расстояний (км)	0,4; 0,8; 1,6; 3,2; 6,4; 16; 32; 64; 128; 256; 512
Длительность импульса (нс)	5; 10; 30; 80; 160; 320; 640; 1280; 5120; 10240; 20480
Макс. число точек выборки	256 тыс.
Линейность (дБ/дБ)	0,03
Разрешение по потерям (дБ)	0,001
Диапазон настройки показателя преломления	от 1,00000 до 1,99999 (шаг: 0,00001)
Единицы расстояния	километр, метр, килофут, фут
Дисплей	Цветной ЖК-дисплей TFT 5,6 дюйма (емкостный сенсорный экран)

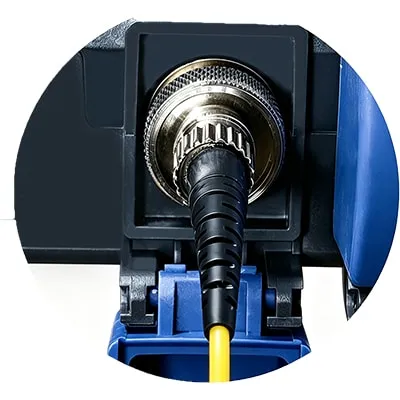

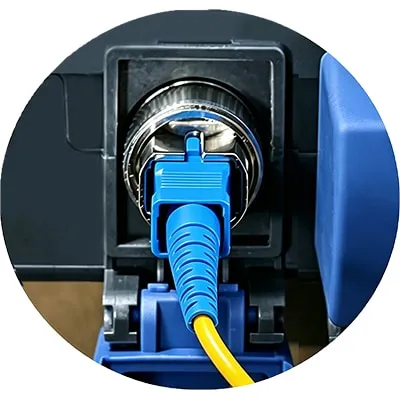

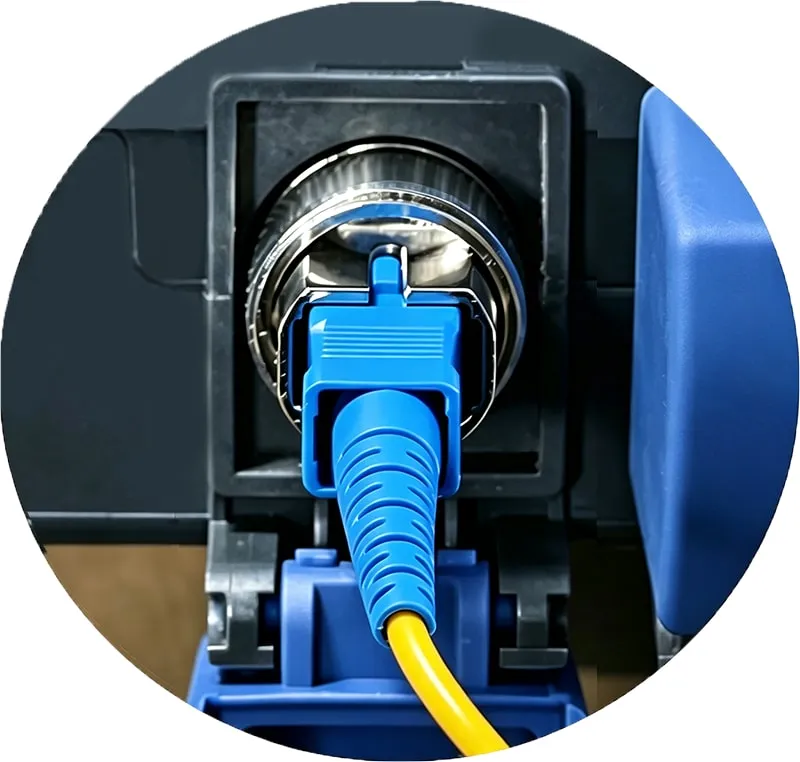

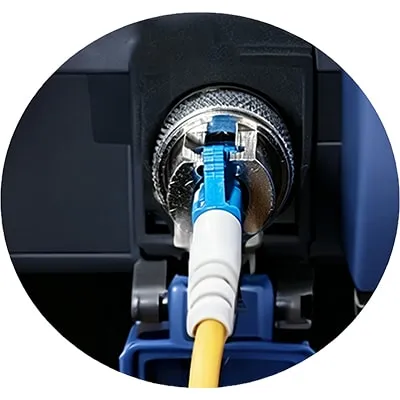

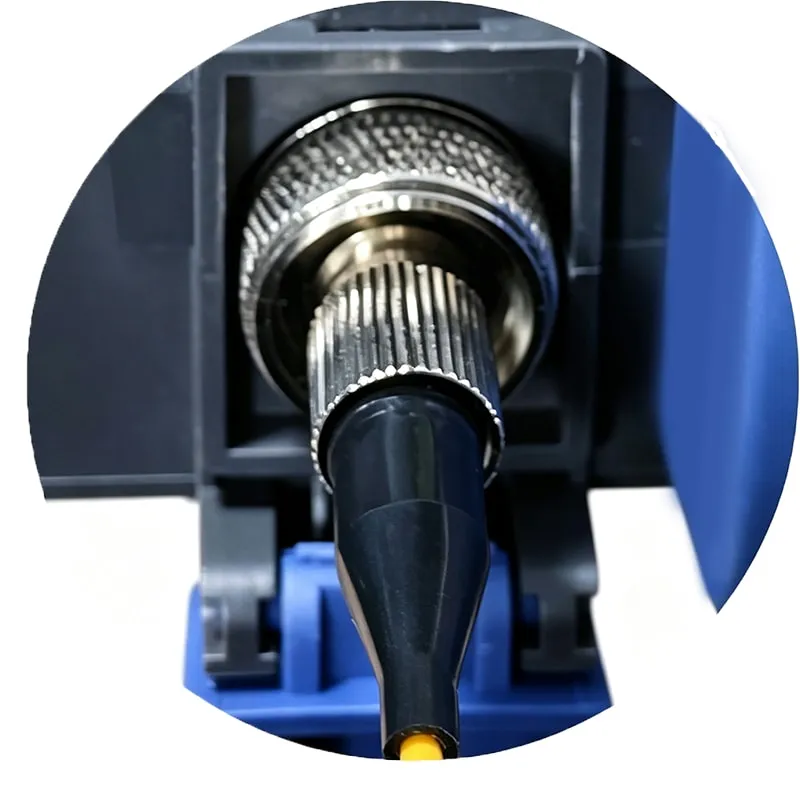

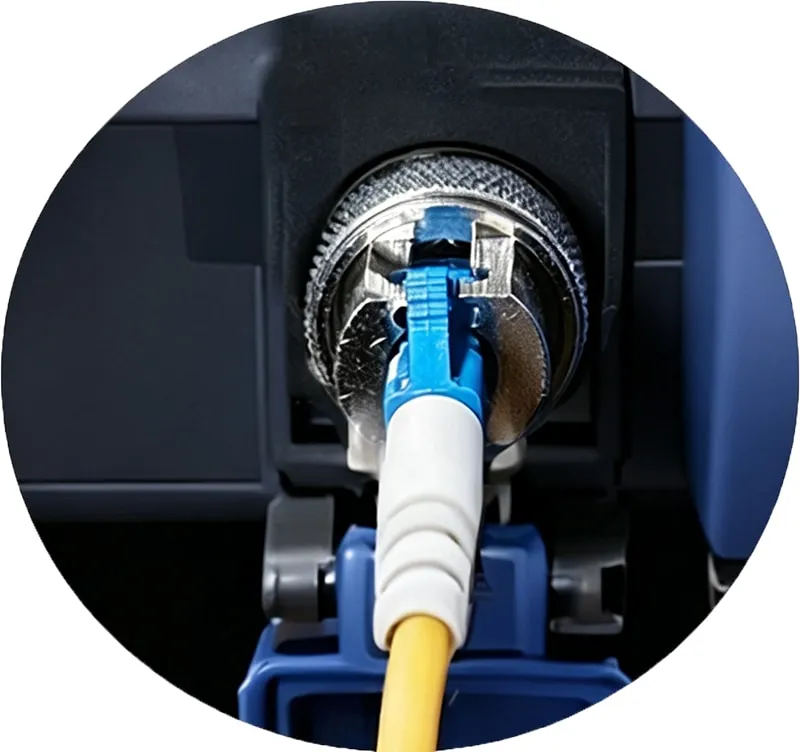

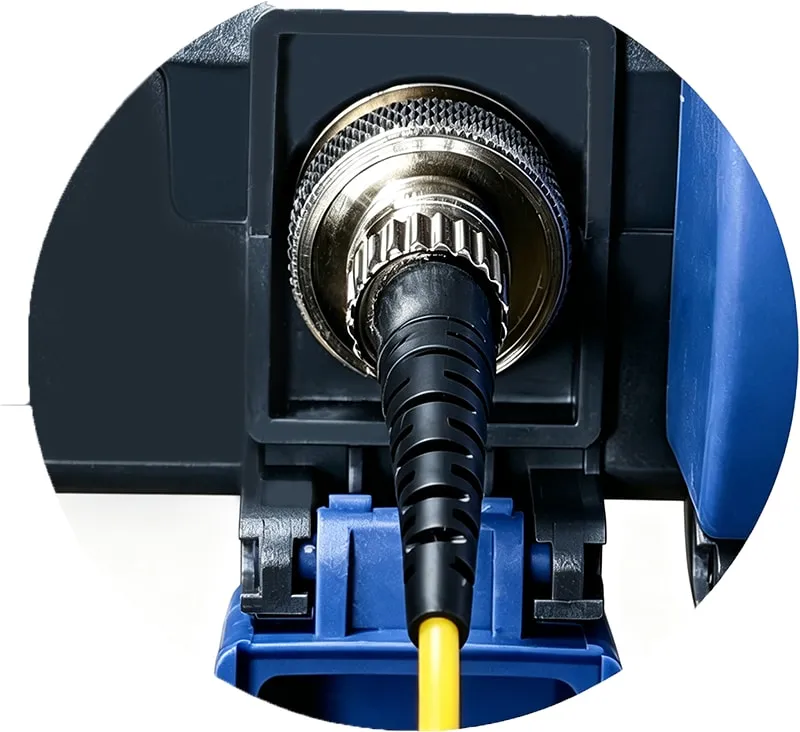

Оптический разъем	FC/UPC (стандартно), SC/UPC (опционально)
Язык	Упрощенный китайский, английский; другие языки по запросу
Внешние порты	USB Type-C, microSD
Электропитание	Адаптер AC/DC: вход 100-240 В перем. тока, 50/60 Гц Выход: 12 В пост. тока / 2 А Встроенный литий-ионный аккумулятор: 3,7 В, 5200 мА·ч
Время работы от аккумулятора	≥8 ч (ожидание при высокой яркости)
Условия окружающей среды	Рабочая температура: от 0 до +40 °C (зарядка: от 5 до 40 °C) Температура хранения: от -20 до +60 °C Влажность: 5-95% (без конденсации)

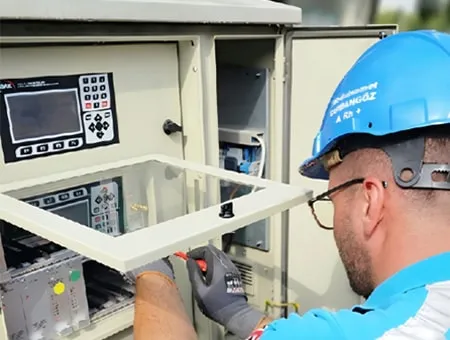

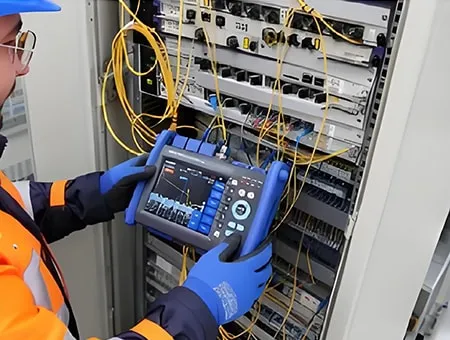

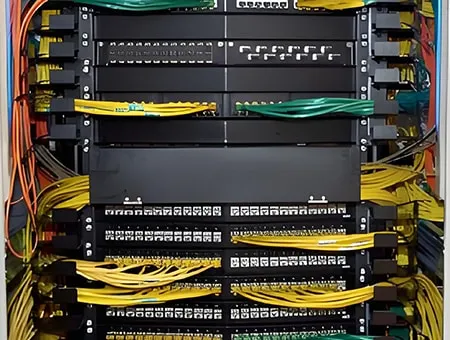

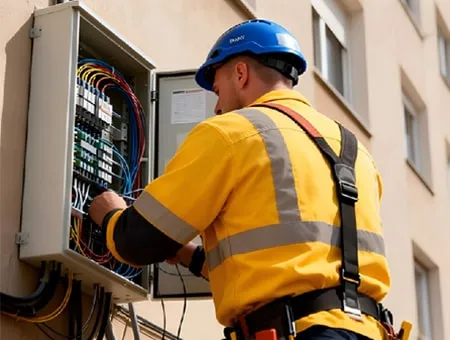

Типовые применения

Строительство телекоммуникационных сетей

Монтаж слаботочных систем

Монтаж и обслуживание волоконных сетей

Подключение жилых объектов к широкополосной сети

Монтаж сетей мониторинга и видеонаблюдения

Поиск неисправностей волоконных линий
