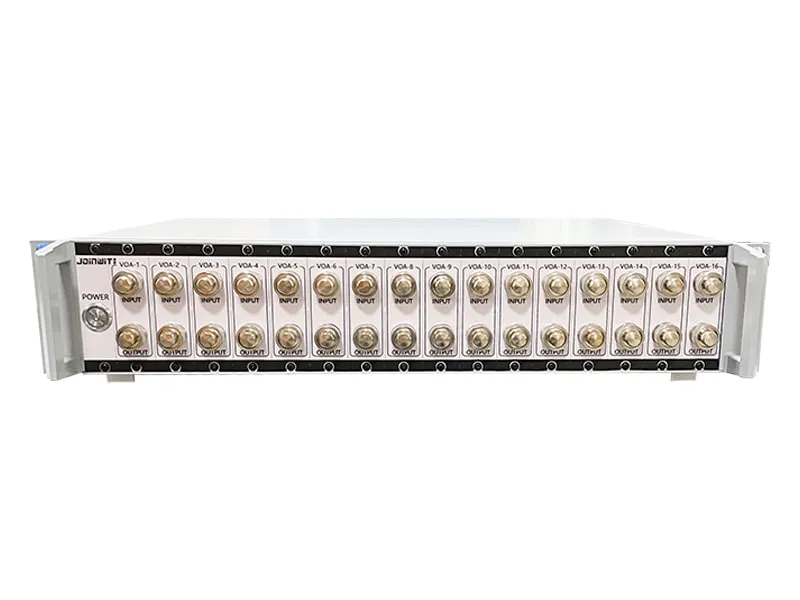

16-канальный регулируемый оптический аттенюатор JW18200-VOA

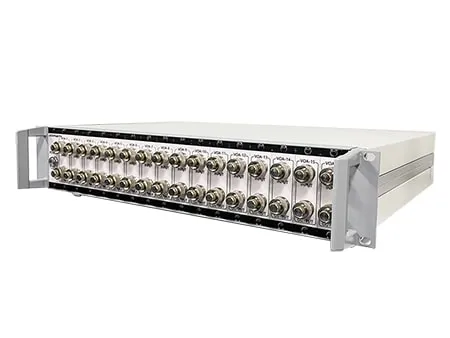

16-канальный регулируемый оптический аттенюатор JW18200-VOA 16-канальный регулируемый оптический аттенюатор JW18200-VOA
JW18200-VOA

16-канальный регулируемый оптический аттенюатор

Многоканальное регулируемое ослабление для испытаний оптической связи и автоматизированных измерительных систем

16-канальный регулируемый оптический аттенюатор JW18200-VOA предназначен для высокоточных измерений в системах оптической связи. Архитектура высокой плотности объединяет несколько независимо управляемых каналов и повышает производительность параллельных испытаний. Встроены контроль оптической мощности, фиксация выхода, отключение и обнуление VOA, а интерфейсы RS-232 и RJ45 обеспечивают дистанционное управление и интеграцию с автоматизированными системами. Аттенюатор применяется для проверки чувствительности приемников оптических модулей 800G/1,6T, моделирования оптических линий и измерения затухания систем передачи.

Запросить цену
Особенности
  • Многоканальная конструкция высокой плотности
    Поддерживает независимое управление ослаблением в нескольких каналах с возможностью выбора их количества. Высокая плотность позволяет параллельно проверять несколько портов и повышает производительность при ограниченном пространстве системы.
  • Точное управление и быстрый отклик
    Встроенный измеритель оптической мощности поддерживает быстрый и точный режимы выхода, а также фиксацию выхода, отключение и обнуление VOA для повторяемого и стабильного управления ослаблением.
  • Дистанционное управление и системная интеграция
    Интерфейсы RS-232 и RJ45 обеспечивают синхронное многоканальное управление и дистанционную передачу команд. Открытый протокол связи упрощает интеграцию с автоматизированными измерительными системами.
  • Конструкция со сменными модулями
    Встроенная модульная конструкция упрощает подготовку испытаний и позволяет легко устанавливать или снимать модули для разных задач.
Технические характеристики
Модель JW18200-VOA
Настольный аттенюатор 1-16 каналов (на заказ)
Макс. ослабление 45 дБ
Линейность ослабления ±0,2 дБ (0-30 дБ); ±0,4 дБ (30-45 дБ)
Тип волокна 9/125
Вносимые потери 1,5 дБ
Разрешение дисплея 0,01 дБ
Макс. допустимая входная мощность A: +13 дБм / C: +27 дБм
Тип оптического интерфейса FC/PC (или APC)
Интерфейс связи RS232 и RJ45 (сетевой порт опционально)
Время отклика на команду < 0,2 с
Рабочая температура от -5 до +40 °C
Температура хранения от -25 до +70 °C
Рабочее питание 220 В перем. тока (50 Гц)
Габаритные размеры 2U×483×200 мм
Типовые применения
  • Проверка чувствительности приемника и BER оптических модулей
    Регулируемое ослабление для оптических модулей и трансиверов 800G/1,6T имитирует потери в линии и позволяет оценивать чувствительность приемника и коэффициент битовых ошибок (BER).
  • Моделирование оптических сетей и линий
    Имитирует потери при передаче на большие расстояния в системах DWDM, соединениях центров обработки данных и других оптических сетях для оценки динамического диапазона и устойчивости оборудования.
  • Автоматизированный многоканальный производственный контроль
    Параллельное управление каналами и синхронная сетевая связь позволяют встраивать прибор в линии производства оптических компонентов для быстрой калибровки и проверки однородности TOSA, ROSA и аналогичных компонентов.
  • Исследования и обучение
    Программируемое ослабление для обучения волоконно-оптической связи и разработки оптических компонентов, моделирования потерь в линии и анализа оптоэлектронных параметров.
