Механический программируемый оптический аттенюатор
Механический программируемый оптический аттенюатор Механический программируемый оптический аттенюатор
JW8507A

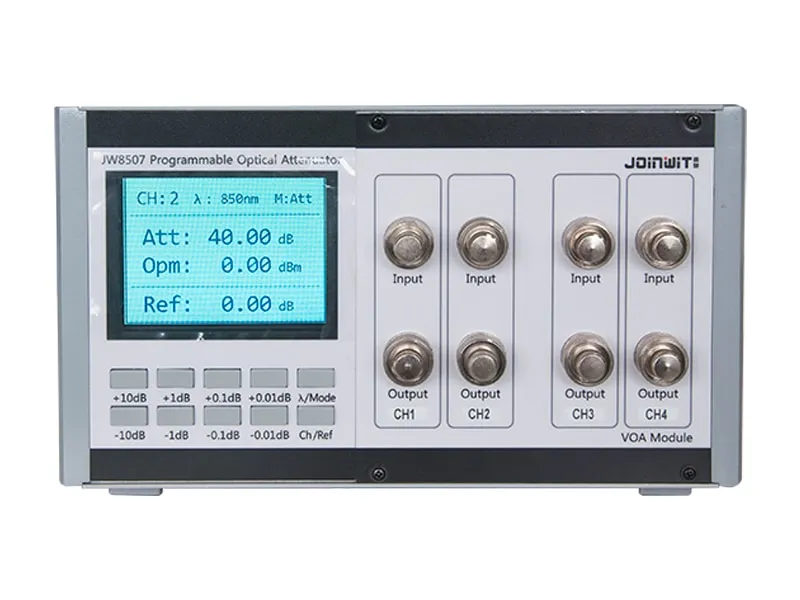

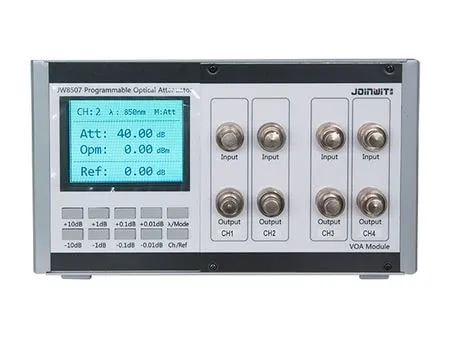

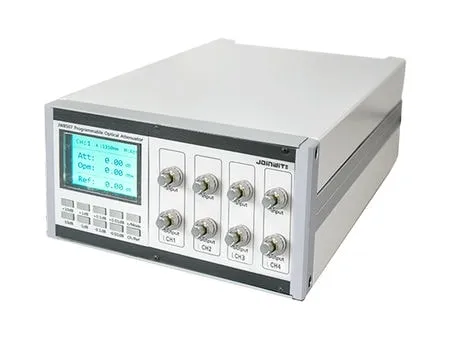

Механический программируемый оптический аттенюатор

Управление ослаблением с ПК и передней панели для испытаний одномодовых и многомодовых систем

Механический программируемый оптический аттенюатор JW8507A обеспечивает точное управление с ПК или передней панели. Обновленные механическая конструкция и электроника позволяют быстрее изменять ослабление, уменьшают габариты по сравнению с предыдущим поколением и дают возможность разместить больше каналов.

Аттенюатор доступен для одномодовых и многомодовых измерений и подходит для проверки ослабления при разработке, производстве и наладке волоконно-оптических систем связи, оборудования и измерительных приборов.

Запросить цену
Примеры индивидуальных конфигураций

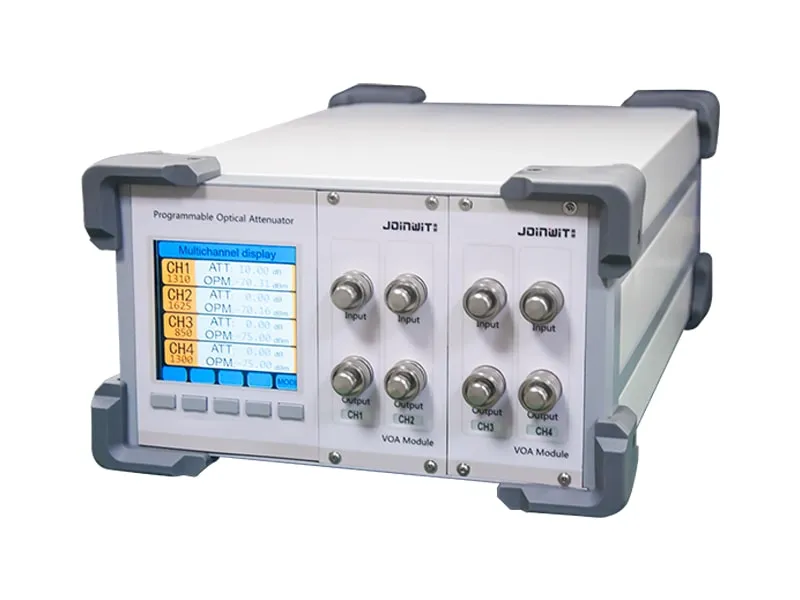

Механический программируемый оптический аттенюаторПрограммируемый оптический аттенюатор JW8507S с обновленными корпусом и интерфейсом

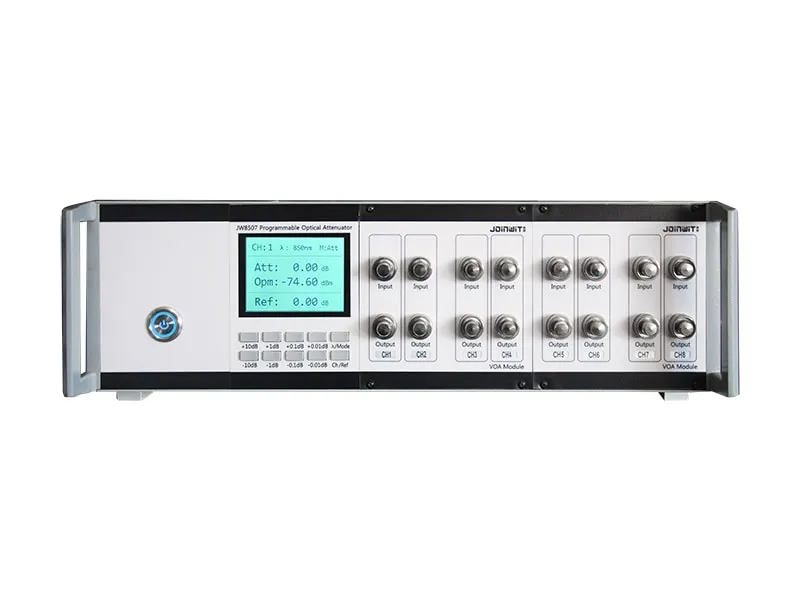

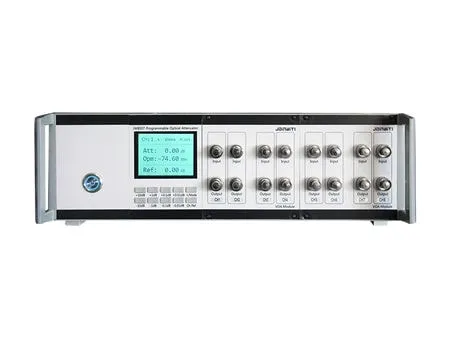

Механический программируемый оптический аттенюатор8-канальный механический программируемый оптический аттенюатор
Особенности
  • Высокоскоростное многоканальное ослабление
    Поддерживает независимое ослабление в нескольких каналах и быструю регулировку. Доступны конфигурации для одномодовых и многомодовых диапазонов длин волн, что позволяет решать разные задачи оптических испытаний.
  • Программируемое управление и стабильное ослабление
    Поддерживает отключение и обнуление; опционально доступны внутренний контроль и аналоговый выход фиксации для точного и стабильного управления ослаблением.
  • Дистанционное управление и автоматизация
    Совместимость с RS-232 и опциональным RJ45 вместе с программными протоколами обеспечивает дистанционное управление, обмен данными и простую интеграцию с автоматизированными измерительными системами.
Технические характеристики
Параметр Одномодовый Многомодовый
Диапазон длин волн 1260-1650 нм 850 / 1300 нм
Тип волокна 9/125 мкм 50/125 или 62,5/125 мкм
Калибровочные длины волн 1310 / 1490 / 1550 / 1625 нм 850 / 1300 нм
Макс. ослабление 60 дБ 55 дБ
Вносимые потери ≤1,5 дБ ≤2 дБ
Разрешение дисплея 0,01 дБ
Максимально допустимая входная мощность +27 дБм
Линейность ослабления ≤±0,2 дБ ≤±0,3 дБ
Повторяемость ±0,05 дБ
Оптический разъем (FC/SC/ST)/PC (APC опционально)
Электропитание 220 В перем. тока (50 Гц)
Интерфейс связи RS232 (RJ45 опционально)
Время отклика на команду < 0,2 с
Рабочая температура от -5 до +40 °C
Температура хранения от -25 до +70 °C
Габаритные размеры 3U×235×380 мм
Типовые применения
  • Разработка и производственный контроль оптических систем
    Используется при разработке и производстве оптических модулей и трансиверов 800G/1,6T для проверки чувствительности приемника, мощности насыщения и линейности.
  • Моделирование оптических линий центров обработки данных
    Обеспечивает программируемое ослабление для соединений ЦОД (DCI) и высокоскоростных вычислительных сетей, имитируя потери на большой дальности для оценки динамического диапазона и устойчивости системы.
  • Испытание пассивных оптических компонентов
    Поддерживает измерение вносимых потерь (IL) и равномерности каналов пассивных компонентов, включая мультиплексоры с разделением по длине волны (WDM) и оптические делители.
  • Исследования и обучение
    Используется как регулируемый элемент ослабления в экспериментах по оптической связи и волоконно-оптическим датчикам в университетах и научных организациях для исследования характеристик оптических линий.
